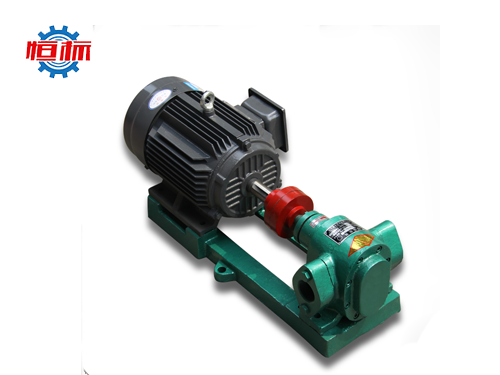

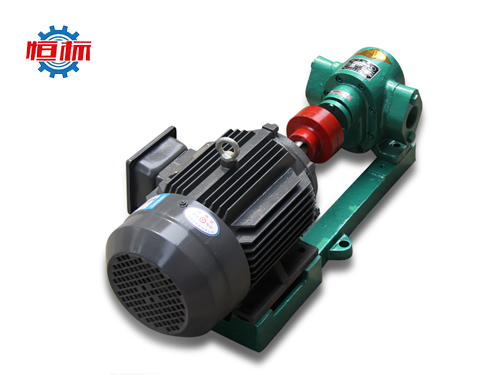

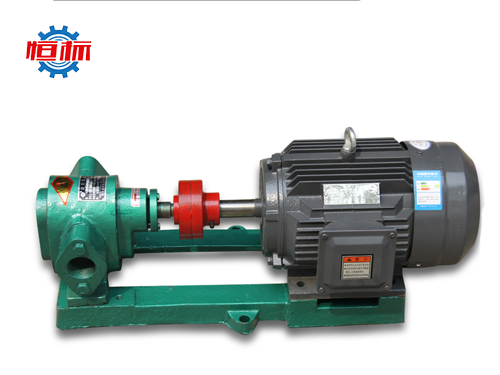

2CG系列高溫齒輪泵

盛輝泵業生產的2CG系列高溫齒輪泵使用方便，結構緊湊；2CG高溫齒輪油泵適用于輸送溫度在150℃～300℃，粘度為5×10-6-1.5×10-6m2/S(5-1500cst)的液體；2CG高溫泵供應具有良好的自吸性，每次開泵前不需灌入液體。

銷售熱線：

181-0327-6888

產品介紹

適用范圍:

2CG系列高溫齒輪泵是針對高溫介質加工而成，該泵主要是用于輸送不含固體顆粒和纖維，無腐蝕性的高溫液體，介質溫度可達250℃，粘度為5-1500cst。

結構組成:

2CG系列高溫齒輪泵包括馬達、減速器、聯軸器和泵頭幾部分，泵頭部分由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成。2CG系列高溫齒輪泵屬于正位移泵，工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。

工作原理:

當齒輪旋轉時，介質即進入吸入腔兩齒輪的齒槽中，隨著齒輪轉動，熔體從兩側被帶入排出腔，齒輪的再度嚙合，使齒槽中的介質被擠出排出腔，壓送到出口管道。只要泵軸轉動，齒輪向出口側壓送介質，因此泵出口可達到很高的壓力，而流量與排出壓力基本無關。
泵設有作為超載保護，全回流壓力為泵額定排出壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本保護閥不能作減壓閥長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。

2CG系列高溫齒輪泵具有良好的自吸性，每次開泵前不需灌入液體，結構簡單緊湊，使用、保養方便。該泵靠輸送液體自動潤滑日常工作時，無需另加潤滑油，用彈性軸器傳遞動力，可補償因安裝時所引起的微小偏差，在受液壓沖擊時起到良好的緩沖作用。

選型參數

型號	吸入及排出管口徑mm	規定流量		規定壓力Mpa	必需汽蝕余量	效率	電動機
型號	吸入及排出管口徑mm	m³/H	L/min	規定壓力Mpa	MH₂O	%	功率KW	轉速r/min	型號
2CG1.5/1.6	G3/4"	1.5	25	1.6	5	52	1.5	1400	Y90L-4
2CG3/0.6	G1"	3	50	0.6	5	52	2.2	1420	Y100L₁-4
2CG4.2/0.6	G11/4"	4.2	70	"	5	58	3	1420	Y100L₂-4
2CG7.5/0.6	G11/2"	7.5	120	"	5	58	3	1420	Y100L₂-4
2CG12/0.6	￠50	12	200	"	"	59	4	1440	Y112M-4
2CG18/0.36	￠70	18	300	0.36	"	59	5.5	960	Y132M₂-6
2CG38/0.28	￠100	38	630	0.28	"	63	11	970	Y160ML-6
2CG58/0.28	￠100	38	960	"	"	68	15	1470	Y160L-4
